Ni que decir tiene que no nos hacemos responsables de los daños que puedas causar a tu consola, si sigues es bajo tu responsabilidad. Colocar el chip tampoco es tan complicado como parece, pero te tengo que meter un poco de miedo para que vayas con cuidado. Antes de ponerte a desmontar la consola, desconéctala de la corriente y espera 2 o 3 minutos para que los condensadores de la fuente de alimentación se descarguen. El montaje que se explica a continuación es el más fácil de realizar pero no por ello menos efectivo, está probado y va perfect.

     Antes de continuar deberías identificar el modelo de tu consola. Para ello, en la sección Documentos tienes un texto que te ayudará a conseguirlo.

     Si la identificas como una V3 sigue las instrucciones y los esquemas de esta página.

     Si la identificas como una V4 sigue las instrucciones de esta página, pero utiliza los esquemas de este fichero.

     Si la identificas como una V5 sigue las instrucciones de esta página, pero utiliza los esquemas de este fichero.

Materiales necesarios:

• Un chip 12c508 programado con el código usb.hex (disponible en Software Psx)

• Un destornillador mediano (No.1) americano (de estrella)

• Un soldador de estaño de punta fina (Potencia recomendada 14 Watios)

• Estaño fino (de 1 mm)

• Cable USB

• Condensador 1mF 63v

• Interruptor

• Conector USB

Preparación del chip:

Abre el cable USB, pártelo por la mitad y verás cuatro cables debajo de la protección:

• 1 cable rojo (+5v)

• 1 cable negro (GND)

• 1 cable verde (+Data)

• 1 cable blanco (-Data)

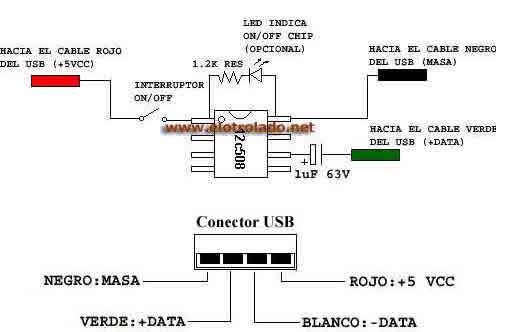

     Quita la protección del rojo, negro y verde y estañalo un poquito. Suelda el cable rojo al PIN 1 del chip (figura 1), aquí puedes poner un interruptor para encender y apagar el chip. Suelda el cable negro al PIN 8. Suelda el positivo del condensador al PIN 6 del chip, y el cable verde al negativo del condesador. Mira la figura 1 para verlo más claro.

Figura 1

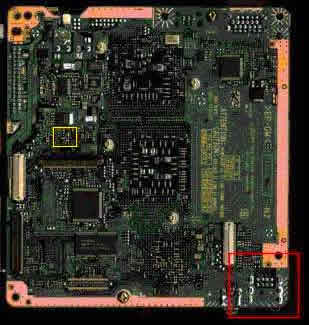

     Abre tu consola (descarga aquí un manual para el desmontaje de la Ps 2). Suelda un cable que una el punto señalado en rojo en la figura 2 con el con el señalado en amarillo en la figura 3. Deberás colocar el chip en el puerto USB 1 de la consola. Si unes los dos rojos deberás poner el chip en el puerto USB 2. Para localizar las dos zonas de la placa a la que coresponden las figuras 2 y 3 mira la figura 4.

Figura 2	Figura 3

Figura 4

     Solo te queda colocar el USB modchip en el puerto adecuado y empezar a jugar.

Procedimiento para poner los juegos:

• Juegos PSX originales: Tienes que tener el USB modchip quitado o el interruptor en apagado.

• Juegos PS2 originales:Tienes que tener el USB modchip quitado o el interruptor en apagado.

• Juegos PSX copiados pal: Arranque normal con el chip encendido.

• PS2 Backups usando Action Replay 2: (Action replay 2 es un disco de arranque) Presiona Reset durante 2-3 segundos. Cuando se pare el cd 1 del AR2 y salga en pantalla el menú, cambia el AR2 por la copia y cierra la bandeja. A continuacion presiona "Start Game", "Without Codes" , presiona"X" y ya está. Este modo queda activo para las siguientes copias que metas que usen este sistema ( hasta que apagues la consola). Los juegos de EA Sports tienes que parchearlos.
