Fix de protección de la lente y del RS2004FS de las PsTwo v14
By TE OBSERVO

     Si no estás seguro de qué versión de placa de PsTwo tienes, puedes consultar la guía de identificación de versiones.

Diodos para la protección de bobinas
.

     Simplemente colocad 2 diodos 1N4148 entre los puntos rojos de la imagen y el borde de la placa (Gnd) tal y como se indica en la figura 1. Muy atentos para no invertir la polaridad. En la figura 2 se ve como tiene que quedar. (click en las imágenes para agrandar).

Figura 1.


Figura 2.

     Para soldar al borde de la placa necesitaréis un soldador de más de 14w, ya que para que los diodos suelden bien en esa zona hay que calentar muy bien antes.

Resistencia de 100 K.

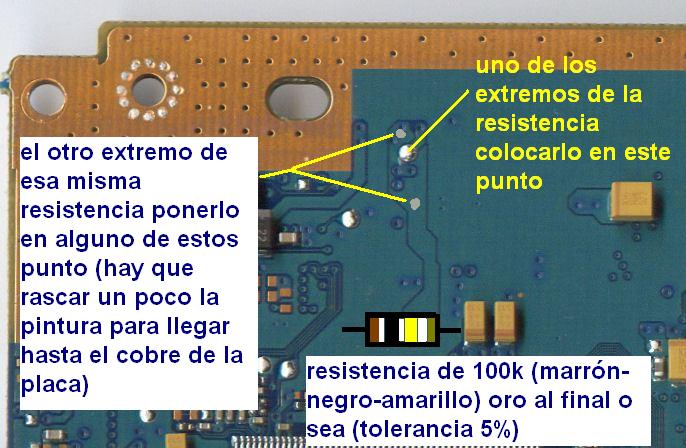

     Para evitar que el laser se quede emitiendo tras una apertura inesperada de la bandeja de la consola, colocaremos una resistencia de 100k como se indica en la figura 3. En la figura 4 se ve la resistencia ya colocada.

Figura 3.


Figura 4.

Retirada de resistencias de 22 Ohmios
.


En la mayoría de casos, se alarga la vida del lector retirando 2 resistencias de 22 Ohms, una de cada uno de los ramales. Con esto también se consigue que la lente esté más protegida ante una bajada excesiva de los potenciómetros de ganancia de Dvd/cd.

Nota: Esta parte sólo se debe hacer en consolas nuevas o en consolas con lectores en buen estado.

Figura 5.


     Con estas modificaciones y un uso de discos de buena calidad y grabados a bajas velocidades se asegurarán una vida útil de la lente de sus PsTwo más que aceptable.

By TE OBSERVO.
