Protección de la lente y del RS2004FS de las Ps Two (Fix TE OBSERVO 2)
By TE OBSERVO
(Obsoleto, última versión aquí)

IMPORTANTE ACLARACION: El fix TE OBSERVO antiguo (puedes verlo aquí) como hasta ahora se viene practicando (con el regulador 7806CV) funciona perfectamente, y el que quiera lo puede seguir practicando sin ningún problema, nada mas que ahora y después de exhaustivas pruebas he decidido… efectuarle algunas modificaciones, otra aclaración que me parece relevante es, que tanto el primer fix al igual que este lo he efectuado para mi, o sea es el que le coloco a mis consolas y a las consolas de mis clientes y a sabiendas de su buen resultado lo comparto con ustedes.

     Siempre basado en la idea original del team Matrix (diodos) a estas alturas y con total seguridad, he decidido no colocar mas el regulador (7806cv) ya que he descubierto, luego de distintas pruebas maratónicas y exhaustivas, incluyendo CDS y DVDS de dudosa calidad, grabados a altas velocidades con leves rayones superficiales, huellas dactilares, reseteos continuos etc., etc, que no hace falta. Destaco también que las pruebas se han hecho con consolas de 3 tipos de lectoras diferentes, las pruebas comenzaron a principios del mes de marzo siendo 2 meses tortuosos y con la prueba antes mencionada más que suficiente como para asegurar que sólo con los 6 DIODOS 1N4148 alcanza para proteger las bobinas correctamente. (No os olvidéis que el principal BETATESTER soy yo, ya que no pido a nadie que haga pruebas extremas de exigencia con sus consolas)

Figura 1.


Figura 2.


     Siempre es aconsejable para la colocación de los diodos utilizar cable para soldar a las resistencias en lugar de soldar directamente el alambre de los diodos.

Resistencias del focus/tracking.

      Ahora nos centraremos en las resistencias focus/tracking (dónde soldamos los diodos) como ya todos saben pueden venir las 4 con resistencias de 30Kohmso sea focus y tracking (serigrafía 303) o dos “303” (focus) y dos “683” (tracking) siendo éstas últimas de 68Kohms.

     Entonces si tuviesen algún tipo de dificultad de lectura (con algunos discos y/o juegos) seguramente se trate de placas con resistencias híbridas de focus/tracking o sea 2 resistencias “303” y dos “683” esos problemas de lectura se solucionan muy fácilmente, como? Pues soldando en paralelo otra resistencia “683” justamente lo que hace eso es bajar la resistencia “683” (recordemos que es de 68Kohms) a la mitad obteniendo unos 34Kohms aproximados (por la tolerancia de las resistencias) siendo éstos 34Kohms idóneos para una buena lectura (como les he dicho hay placas con las 4 resistencias de 30Kohms y éstas no presentan problemas de lectura) en lo personal a todas la placas que traigan las dos resistencias de tracking de 68Kohms les sueldo otra del mismo valor en paralelo, pero lo dicho, esto es opcional y si solamente tiene problemas de lectura con algunos discos y/o juegos.

     Les muestro como soldar otra resistencia de 68Kohms en paralelo.

Figura 3.

     Como todo trabajo en ésta zona prestar la atención debida para no cometer errores en tal caso utilicen una buena lupa y luego comprueben con el tester.


Plaquitas comerciales con los diodos montados.


En el supuesto caso que cuando compren el modchip dentro de la bolsita antiestática además del chip, traiga una plaquetita del tipo PCB con 8 diodos 1N4148 este se puede utilizar perfectamente pero es sumamente importante quitar 2 diodos de tracking (para que queden 6 diodos en total) les muestro:

Figura 4.


NOTA: Hay PCBs con los diodos ubicados de distinta manera a los de ésta foto, asegurarse de quitar los 2 diodos correspondientes a tracking, si tienen alguna duda preguntar en el foro.


Sustitución del Ps11.

     Luego para darle mas protección al “RS2004FS” le sustituimos el “PS 11” original que habitualmente es de 2 o 2,5Amp (valor demasiado elevado como para proteger debidamente al “RS”) por otro de 750 mA. De esta manera lo dejamos “mas sensible” ante un eventual corto y este se quemara/cortará antes de que ese corto afecte al “RS2004FS”.

Figura 5.



     Bien hasta aquí estamos protegiendo bobinas/”RS”. En su momento comenté en el foro que es sumamente importante tener la consola apagada (led rojo) para abrir la tapa en introducir o cambiar un CD o DVD por que? Pues lo dicho en el hipotético caso de un bloqueo, el diodo láser se queda emitiendo interrumpidamente y si en ese preciso momento levantamos la tapa y quitamos el CD o el DVD, el diodo láser no tendrá un medio colocado en el cual reflejarse entonces, al no tener dónde reflejarse el motor-driver “RS2004FS” detecta esa falencia y le enviará una señal de corriente ininterrumpida cada vez mas amplia para tratar de corregir ese fallo y como resultado se obtiene una bonita lente chamuscada, entonces que hacemos con respecto a esto? Pues lo ideales acostumbrase a cambiar los medios con la consola apagada (led rojo) pero… por si hay algún descuidado… tenemos una solución muy fácil (gracias a Romeo) que hay que hacer? Pues soldar una resistencia de 100Kohm en paralelo, a otra ya existente, les muestro:

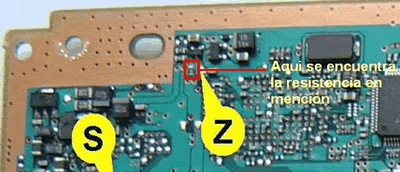

Primero la ubicación en la placa:

Figura 6.

Ahora una vista mucho más cercana:

Figura 7.

     Entonces lo que hacemos es soldarle a esta resistencia “105” que es de 1Mohm, otra en paralelo de 100Kohms y esto evita que el diodo láser se quede emitiendo en el momento de abrir la tapa repentinamente.


Disipación del calor del RS2004FS.

     Por último vamos a ayudar a disipar mejor el calor emitido por el “RS2004FS”, Hay varios métodos yo personalmente me decanto por éste:

Figura 8.

     El método consta de dos sencillos “puentes” de estaño hacia la placa, perfectamente suficientes para disipar mejor el calor emitido por el funcionamiento del “RS” luego encima ya antes de la goma disipadora, colocamos un poco de pasta disipadora luego colocamos la goma disipadora y listo. Luego una vez terminado no sólo el FIX sino también la instalación del chip, procederemos al armado recordando aislar bien la zona de la colocación de los diodos, el chip etc. También hacer una buena inspección visual (que no nos hayamos olvidado de soldar algún cable, que todo esté en orden, que ningún cable del chip “moleste” al momento de ensamblar la consola o sea que no quede cruzando por ningún orificio por dónde pasan los tornillos del chasis de la consola)

Saludos a todos y que lo disfruten!!!!!

P.D: Estos son los tres tipos de lentes con los cuales se efectuaron las pruebas.

Figura 9.


Figura 10

Y como siempre digo ARRIBA PIC SYSTEMS!

By TE OBSERVO.
