Fotos de Instalaciones limpias
     Aquí podéis ver unas imágenes de instalaciones de Mxl2 muy limpias que nos envía el amigo Jerome_dd. Así os haréis una idea de como debe quedar una placa después de la instalación de un Modchip. Si vuestras instalaciones quedan así seguro que no tendréis problemas derivados de una mala instalación, como falsos contactos, tornillos que cortan cables, cortocircuitos con la chapa que cubre la placa...

     Comenzamos con unas imágenes de las herramientas adecuadas que os harán falta. Como dice Jerome_dd: "No hay nada como tener informacion y buenas herramientas..." Haced click en las imágenes para agrandarlas.

Figura 1. Herramientas adecuadas.
Zoom

Figura 2. Herramientas adecuadas.
Zoom

Figura 3. Herramientas adecuadas.
Zoom



     Ahora unas imágenes de Mxl 2 en dos Ps2 v5. Fijaos en la manera correcta de aislar el Modchip en la figura 7. Así se evita cualquier contacto accidental entre los terminales del chip y la chapa que lo cubrirá y de paso se deja el Actel del chip en contacto con esa chapa haciendo de disipador de calor.

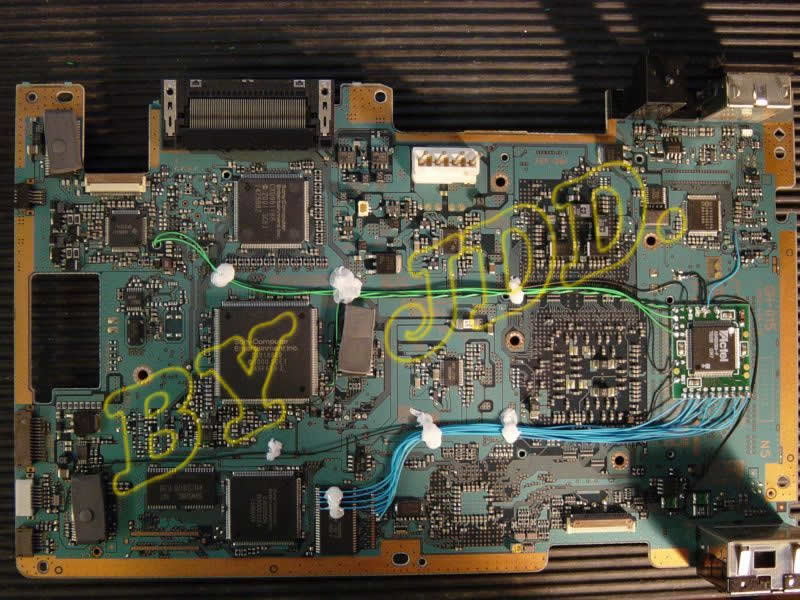

Figura 4. Mxl 2 en v5 sin aislar.
Zoom

Figura 6. Mxl 2 en v5 sin aislar.
Zoom

Figura 7. Mxl 2 en v5 aislado correctamente.
Zoom



     Seguimos con unas imagenes de Mxl 2 en una Ps2 v7.

Figura 8. Mxl 2 en v7.
Zoom

Figura 9. Detalle de la conexión I.
Zoom

Figura 10. Mxl 2 en v7 aislado correctamente.
Zoom

     Por último, el detalle del Rgb Fix en una v7.

Figura 10. Rgb Fix en una v7.
Zoom


     Bueno, espero que estas imágenes os ayuden a haceros una idea de como debe quedar una buena inastalación de cualquier Modchip. Así os evitaréis muchos dolores de cabeza. Hasta la próxima.
